產品介紹
產品描述

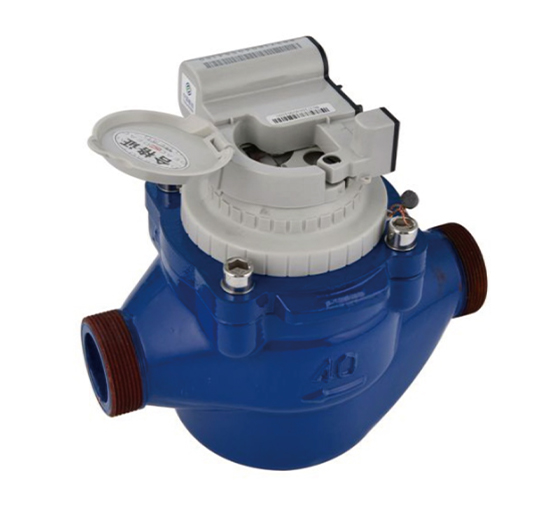

水平螺翼式大口徑無磁NB- loT水表是以干式多流束螺翼式水表為基表，采用無磁傳感和NB - IoT網絡通訊技術相結合的一體化智能水表，采用機電分離結構便于維護，主要用于工業、企事業單位等大用水量的用水計量。
產品特點
- 無需布線，無需中繼設備；
- 采用NB-IoT網絡通訊進行數據遠傳，廣覆蓋、大連接、低功耗、低成本等特點；采用全新無磁傳感機電轉換技術，轉換計量精度可達±10升;
- 電子模塊與基表采用分體式安裝，互換性好；
- 超低功耗設計，使用壽命長；
- IP68防水設計。
流量參數
| 公稱口徑 DN(mm) |
過載流量?? Q4 (m3/h) |
常用流量?? Q3 (m3/h) |
分界流量?? Q2 (m3/h) |
最小流量?? Q1 (m3/h) |
量程比???? R(Q3/Q1 ) |
最小讀數?? M in(m3 ) |
最大讀數?? Max(m3 ) |
準確度
等級 |
溫度等級
(℃) |
| 40 |
??1 .25× Q3 |
25/40 |
1 .6 × Q1 |
Q3 ÷R |
50/ 100/ 160 |
??0 .0005 |
999999 |
2 |
T30/T90 |
| 50 |
63 |
| 80 |
100 |
| 100 |
160 |
| 150 |
400 |
| 200 |
630 |
| 250 |
630 |
| 300 |
1000 |
最大允許誤差
A、在從包括最小流量(Q1)在內到不包括分界流量(Q2)的低區中的最大允許誤差為±5%;
B、在從包括分界流量(Q2)在內到包括過載流量(Q4)的高區中的最大允許誤差為±2%。
(水溫≤30°時為±2%，水溫>30°時為±3%)
電子模塊技術參數
| 下行通訊方式 |
RS-485 |
NB-iot |
| 工作電壓 |
DC 7 5- 16V |
DC3 6V |
| 靜態電流 |
< 1 .2 mA |
<5 uA |
| 通訊模組 |
HD588ADR |
???????? N21/N308/MN316 |
| 機電轉換方式 |
無磁傳感 |
無磁傳感 |
| 機電轉換精度 |
?±10升 |
?±10升 |
| 通訊波特率 |
2400bps |
移動/電信 |
| 通訊線定義 |
|
紅色 藍色 黃色 黑色 |
電源? (+)????????? RS485 B-??????? RS485 A+??????? 地線? (GND) |
|
